750V天线（正V750），其原型和数据来源于国外，特点是波段覆盖广，效率高、底噪小，通联质量高，工艺精美，坚固耐用，安装方便简单。
基本参数：
工作频率：7M、14M、21M、28/29M、50M，共5个波段。
发射功率：2000W(PEP)，连续发射功率为1000W。
各段驻波：小于1.5
抗风能力：可承受12级台风。
天线长度：5.65米/半边
天线重量：净重5.8公斤
安装高度：建议是3-12米高，大家喜欢6米高，一根普通镀锌水管的高度，镀锌水管的直径建议选用50-60毫米的。
750V 天线安装说明

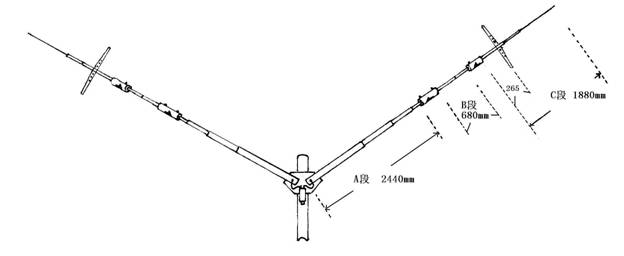

一、图纸：

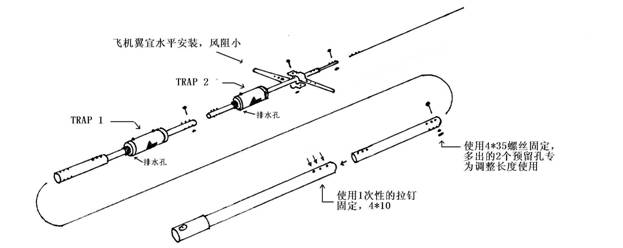

二、各部件组装示意图：
安装顺序：先将主振子大铝管和延长管使用3颗一次性拉钉固定好，再用1个螺丝把TRAP 1连接起来，然后再把TRAP 2也用1螺丝连接起来， 再接尾管，最后装飞机翼，这样振子组装完毕。安装时，按标准孔位3对3孔为宜，如须调整长度时，只须错开孔位就可以有上下4厘米的调整范围。要注意TRAP的排水孔一定要向下，飞机翼水平/垂直安装都可以正常工作，建议水平安装，风阻小，美观！

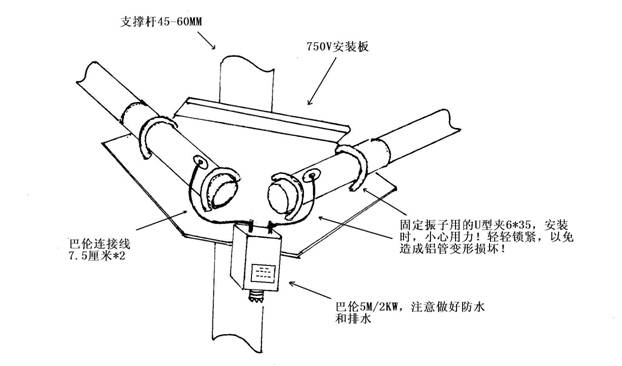

三、安装板固定示意图：

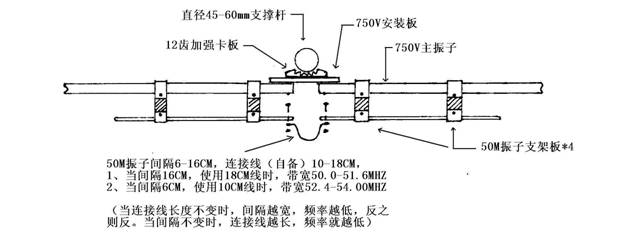

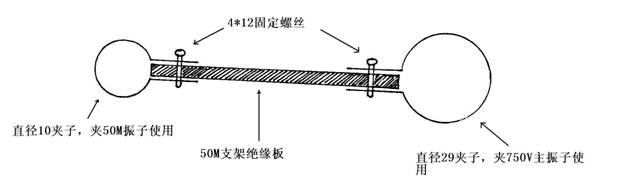

四、50MHZ部件安装示意图：

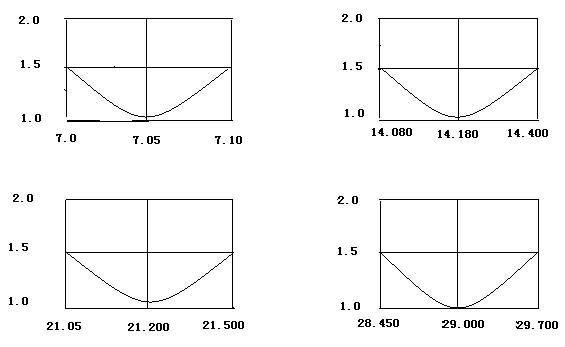

五、天线SWR示意图：
（数据会因为高度、环境、馈线、测量仪器不同而不同，SWR数值小于2.0就可以放心使用啦！）
- 基本参数：
- 工作频率： 7M 、 14M、 21M、 28M、 50MHZ。
- 驻波： 1.5：1
- 承受功率： 2KW/PEP，（持续功率SSB=1300W， CW=500W）。
- 抗风能力： 小于11级。
- 重量： 5公斤
- 体积大小： 65米*2边
- 支撑杆： 建议使用45-60毫米直径的金属管，建议安装高度3--12米为宜
七、安装调试方法：
750V天线出厂设计带宽已经很好覆盖业余频率，按天线出厂标准孔位（3个孔对齐3个孔）安装就好啦，无须调整，就能很好工作。
天线驻波的变化会受到高度、馈线、环境、测量仪器的不同而不同，安装好，测试数据后，可根据自己的喜好，再对天线，做以下调整：
1、28M/29M调整，可改变天线A段总长度来实现28M/29M频点的上、下偏移，A段长度可以在2400---2480毫米之间改变，振子越短，工作频率就越高（偏向29.6M哦），反之，则频率往28下段偏移。（出厂设计中心频点在29.000，已兼顾28/29M了，请不要片面追求29.6驻波的完美，按天线出厂标准孔位3个孔对3个孔安装就好啦，无须调整）
2、21M调整，是通过调整29M来实现21M频点偏移。（中心频点21.200）
3、14M调整，通过改变B段680毫米的长度变化，来调整14M驻波，缩短，工作频率就偏向14.270高段，反之，则频率往14下段偏移，（出厂设计中心频点在14.180，已兼顾14M全段了，请不要片面追求14.270驻波的完美，按天线出厂标准孔位3个孔对3个孔安装就好啦，无须调整）。
4、7M调整， 通过改变C段（尾段）的总长度1880毫米来实现，缩短，工作频率就偏向7.080，反之，则频率往7.020下段偏移，（出厂设计中心频点在7.050，已兼顾7M全段了，按天线出厂标准孔位3个孔对3个孔）。移动飞机翼的位置也可以改变7M的驻波。
5、调试顺序从29M------21M-------14M-------7MHZ的顺序进行，50M调整不影响其他波段。
八、温馨提示：
- 注意巴伦的排水，不要堵塞下方的排水孔了。
- 做好U型夹螺丝的防锈处理，可以黄油涂抹螺丝的螺纹部分，防止生锈。
- 注意环境对天线的影响：高度、方向、离大面积或长条型金属物太近、钢索、太阳能热水器、尖顶房等等，对7M影响比较大，可通过改变高度、转动角度、远离金属物体等来让天线免受影响。
- 重要提醒：使用不良馈线（品质）会对天线造成严重影响，会造成某个波段甚至所有波段驻波都不理想，频点严重偏移，通过常规的调整方法，是无法兼顾几个波段之间的良好调整的，建议选用天津609厂标准馈线。
九、附件清单：
1、巴伦 ：HF5M/2KW 1个（含7.5厘米引线2条）
2、安装板 1块，
3、12齿加强卡板 2片
4、U型夹： 8*60的2个，6*35的*4个
5、飞机翼： 4片 （配4个4*10的螺丝）
6、拉钉： 6个
7、说明书： 1份
8、50M振子和50M支架板： 振子1.296米*2根（配螺丝）， 支架板*4套（含4*12螺丝8个）
